Всё, чем камера крепится к миру
Обвес начинается с двух резьб. 1/4″-20 — маленькая, 6,35 мм, под камеру, монитор, микрофон, свет. 3/8″-16 — большая, 9,53 мм, под штативные головы, ручки и нагруженные узлы. Всё остальное в этом разделе — способы соединить одно с другим так, чтобы оно не проворачивалось и не разболталось на съёмке.
Основа обвеса — клетка: она превращает гладкий корпус камеры в конструктор с десятком точек крепления. Дальше на неё вешаются ручки, кронштейн монитора, держатель кабеля, компендиум и фоллоу-фокус. Если камера ездит между штативом, гимбалом и плечевым ригом — нужны L-площадки и быстросъёмные крепления.

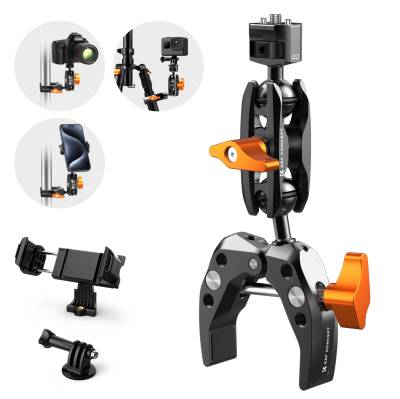

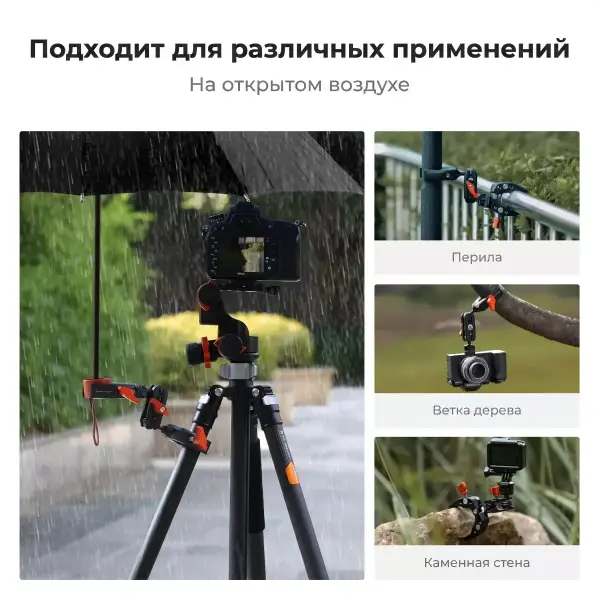

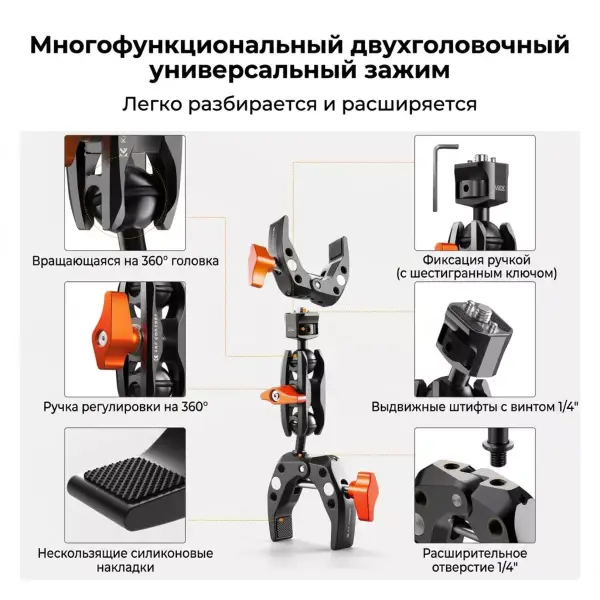

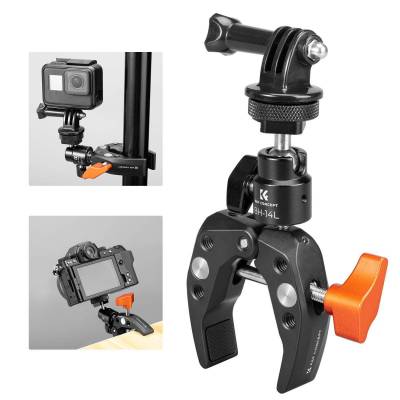

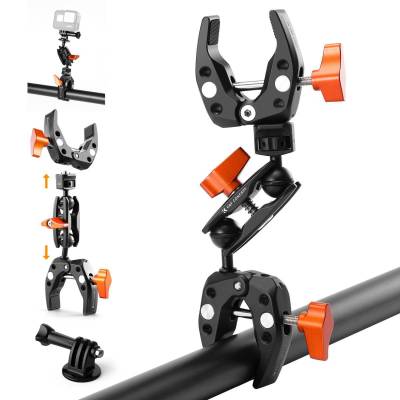

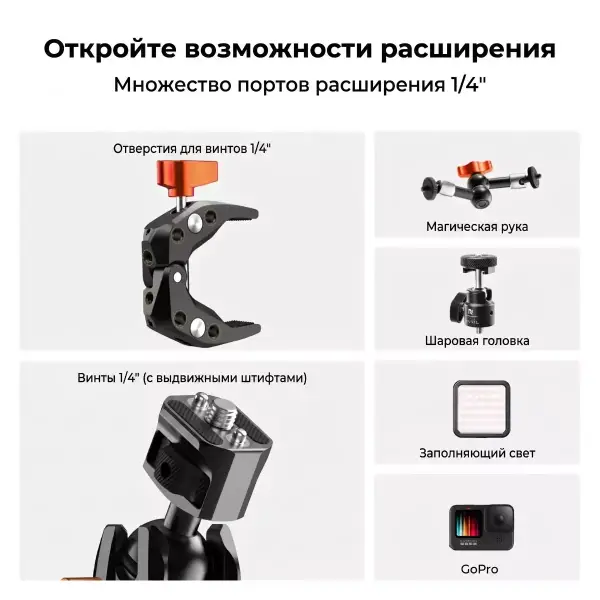

Когда штатив поставить некуда, работают клэмпы и струбцины, присоски и magic arm. Наличие в магазинах Санкт-Петербурга и Москвы, доставка по России.
Четыре узла, из которых собирается любой риг
Клетка
Каркас по форме тушки с резьбами, NATO-рельсом и холодным башмаком. Защищает корпус и даёт куда крепить остальное.
Ручки
Верхняя для низких ракурсов и переноски, боковая для стабильного хвата. Ставятся на NATO или на розетку.

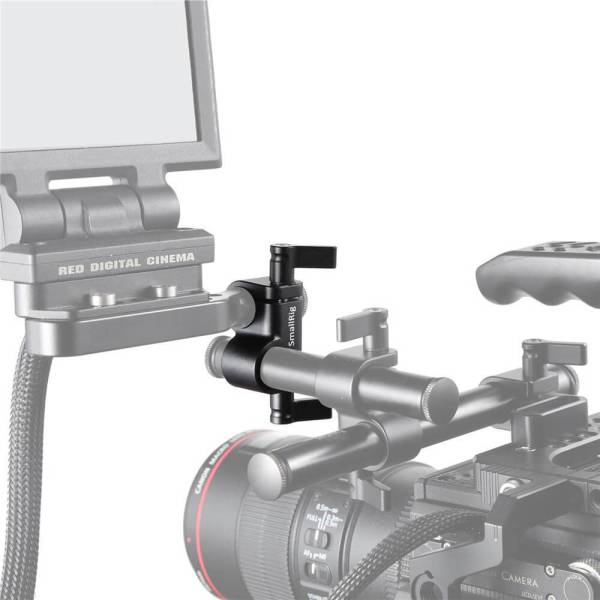

Риги 15 и 19 мм
На них живут фоллоу-фокус, компендиум и поддержка объектива. 15 мм LWS — 60 мм между осями, студийные 15 и 19 мм — 100 мм.
Винты и ключи
Половина проблем на площадке решается коробкой винтов и шестигранником в кармане.
Правило, экономящее деньги: один винт держит от смещения, но не от проворота. Там, где узел не должен крутиться, нужны два крепежа, штифты или профиль — NATO-рельс, ARRI-локейт с двумя штифтами под резьбой 3/8″, зубчатая розетка.
Что чем крепится

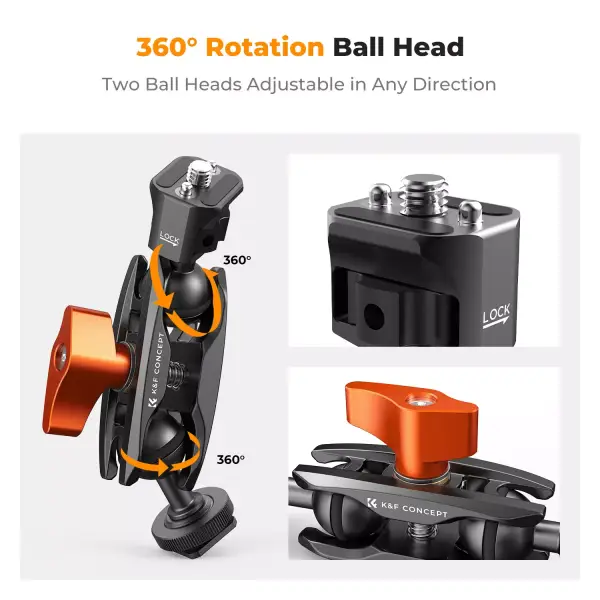

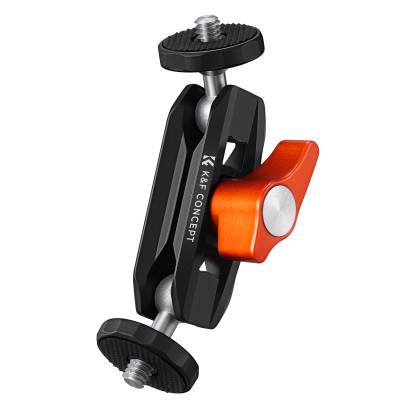

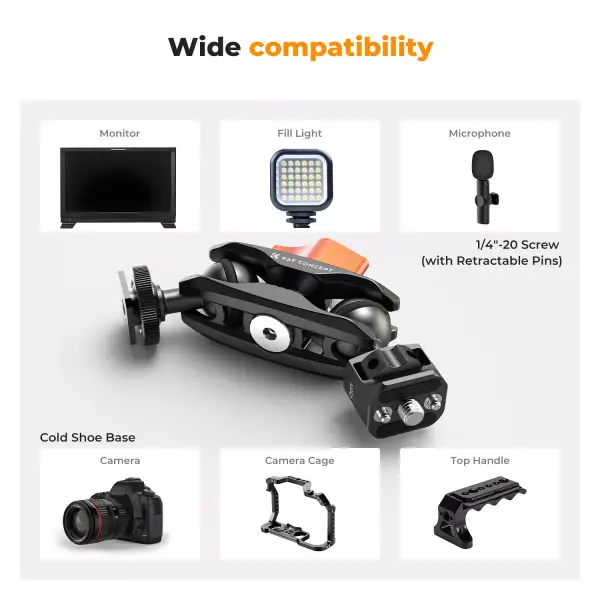

Кронштейн или magic arm

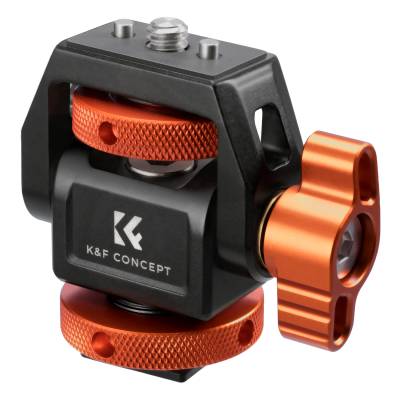

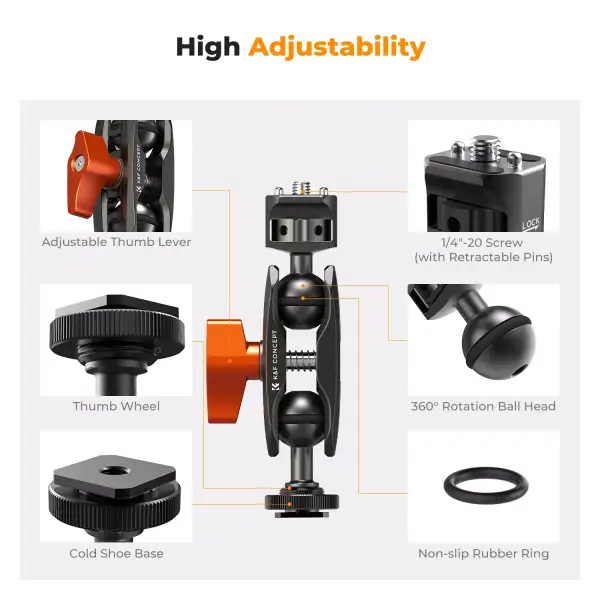

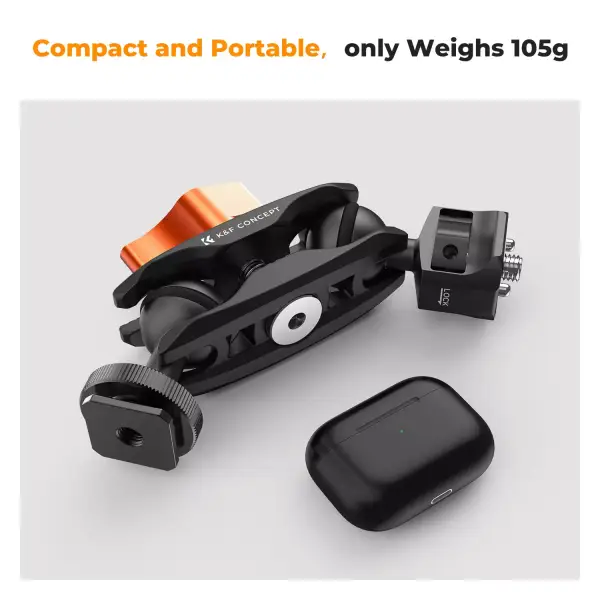

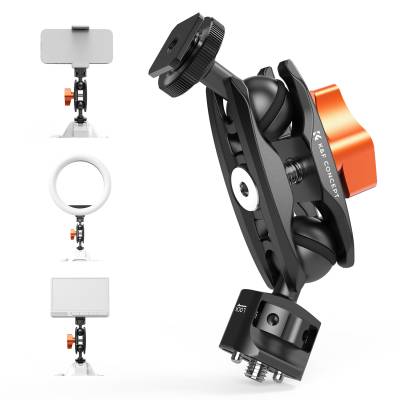

Кронштейны монитора держат жёстко и повторяемо, magic arm даёт любой угол, но добавляет плечо и вес.
Холодный башмак
Переходники на холодный башмак нужны, когда точек на камере меньше, чем накамерных приборов.
Поддержка

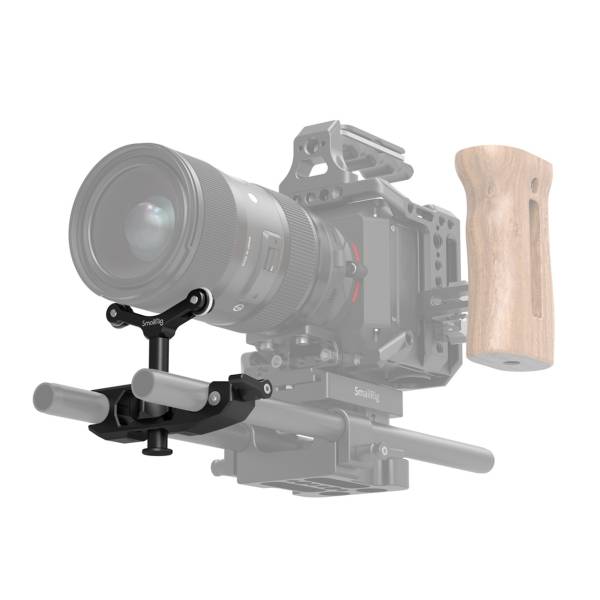

Поддержка объектива снимает нагрузку с байонета у тяжёлой оптики и держит фокусировочное кольцо соосно фоллоу-фокусу.
Поворотные кольца
Поворотные кольца переводят камеру в вертикаль за секунду — без переборки всего рига.
Отдельно стоит держать в сумке тейп: им фиксируют кабели, отмечают метки фокуса и глушат блики. И сырные плиты — пластины с сеткой отверстий, к которым крепится что угодно и где угодно.
Частые вопросы
01Нужна ли клетка, если я снимаю с рук без обвеса?
Если ничего не вешаете на камеру — не нужна, это лишние 200–400 граммов. Клетка окупается, когда появляется хотя бы два аксессуара сразу: монитор и микрофон, свет и радиосистема. Точек крепления на самой камере обычно одна-две, и на них всё не поместится.
02Чем отличаются резьбы 1/4 и 3/8 дюйма?
1/4″-20 — диаметр 6,35 мм, стандартная камерная резьба: камеры, мониторы, микрофоны, лёгкие аксессуары. 3/8″-16 — 9,53 мм, для нагруженных соединений: штативные головы, площадки, тяжёлые ручки и опоры. Соединяются между собой переходными втулками, они стоят копейки и лежат в разделе винтов.
03Трубки 15 или 19 мм — какие брать?
15 мм LWS с расстоянием 60 мм между осями — стандарт для беззеркалок и лёгких камер, под него сделано большинство доступных фоллоу-фокусов и компендиумов. Студийные 15 и 19 мм с расстоянием 100 мм — для кинокамер и тяжёлой оптики. Смешивать нельзя: не совпадёт ни диаметр, ни база зажимов.
04Почему аксессуар проворачивается, хотя винт затянут?
Один винт создаёт прижим, но не фиксирует поворот. Нужен второй крепёж или профиль, который держит: NATO-рельс, ARRI-локейт (резьба 3/8″ с двумя отверстиями под штифты), зубчатая розетка. Ещё частая причина — винт упирается в дно резьбы раньше, чем прижимает деталь: проверьте, нет ли щели в соединении.
05Что такое NATO-рельс и зачем он нужен?
Это планка в форме ласточкиного хвоста шириной около 25 мм и зажим к ней. Аксессуар защёлкивается и снимается за секунду, без отвёртки, и при этом не крутится. На NATO обычно вешают ручки, кронштейны монитора и держатели приёмника радиосистемы. Единого стандарта у NATO нет, поэтому профиль стоит сверять по конкретной паре зажим-рельс.
06С чего начать сборку рига, если бюджет ограничен?
Порядок такой. Первое — клетка под вашу модель камеры, она даёт точки крепления. Второе — верхняя ручка, если снимаете с рук дольше десяти минут. Третье — крепление под то, что уже есть: монитор, микрофон, свет. Трубки, фоллоу-фокус и компендиум берутся под конкретную задачу, а не впрок.
