Трубки — это рельсы, по которым ездит обвес
Риговые трубки решают задачу, с которой не справляется клетка: держать аксессуары перед камерой и соосно объективу. Фоллоу-фокус, компендиум, поддержка тяжёлой оптики — всё это ставится на две параллельные трубки и двигается по ним, пока не встанет ровно там, где нужно.
Стандарт, под который сделано почти всё доступное оборудование, — 15 мм LWS с расстоянием 60 мм между осями трубок. Есть ещё студийные 15 и 19 мм с базой 100 мм: это уже кинокамеры и тяжёлая оптика, аксессуары под них не взаимозаменяемы с LWS.
Начинается всё с базовой площадки (baseplate): она ставится под камеру и держит два зажима на нужной высоте и с нужным расстоянием. Дальше в неё вставляются трубки, а на трубки — всё остальное.
Из чего собирается система
Baseplate
Площадка под камеру с зажимами трубок. Часто с регулировкой высоты — чтобы ось объектива совпала с осью трубок.

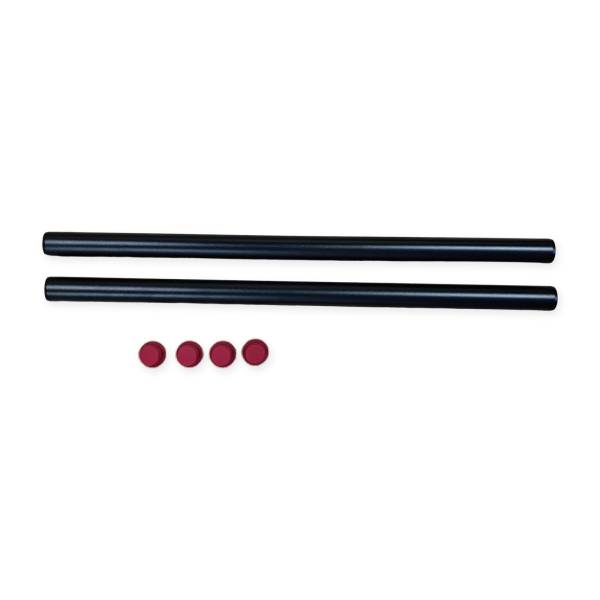

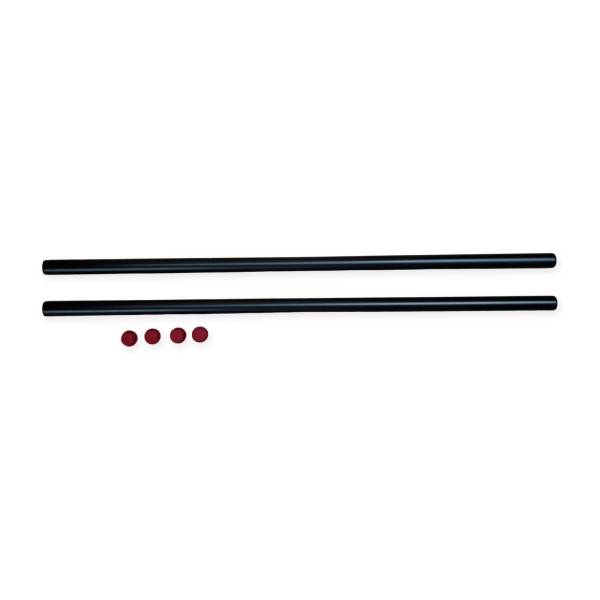

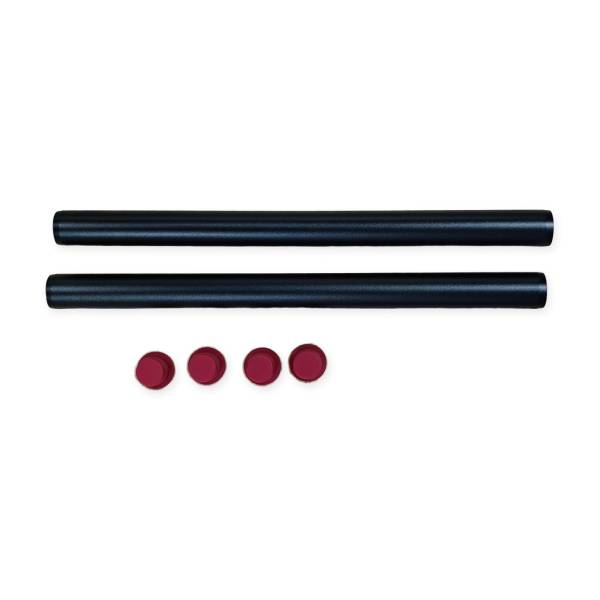

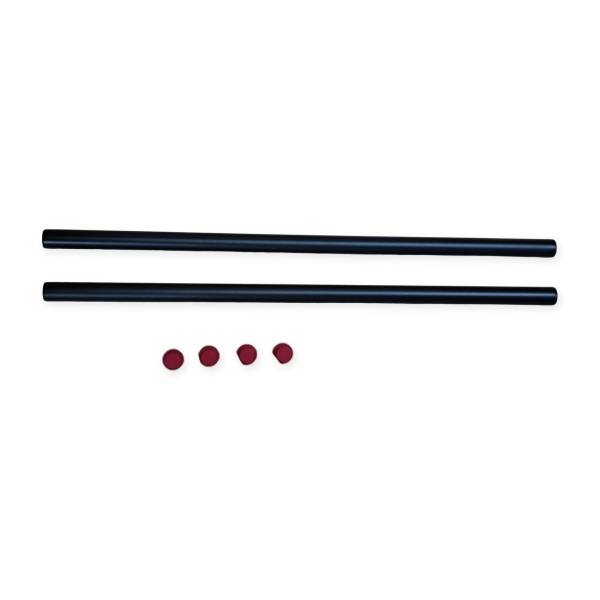

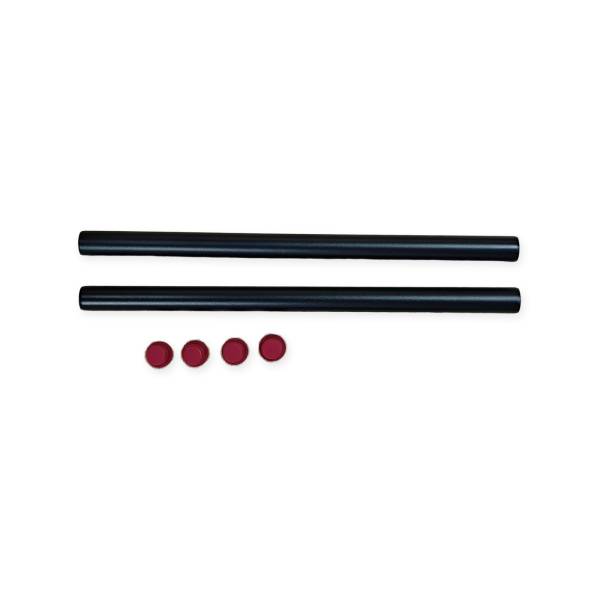

Алюминий или карбон
Длины от 4 до 40 см. Карбон легче и меньше передаёт вибрацию, алюминий дешевле и жёстче на короткой длине.
Rod clamp
На одну или две трубки, с резьбой, холодным башмаком или NATO сверху. Способ повесить на рельсы что угодно.

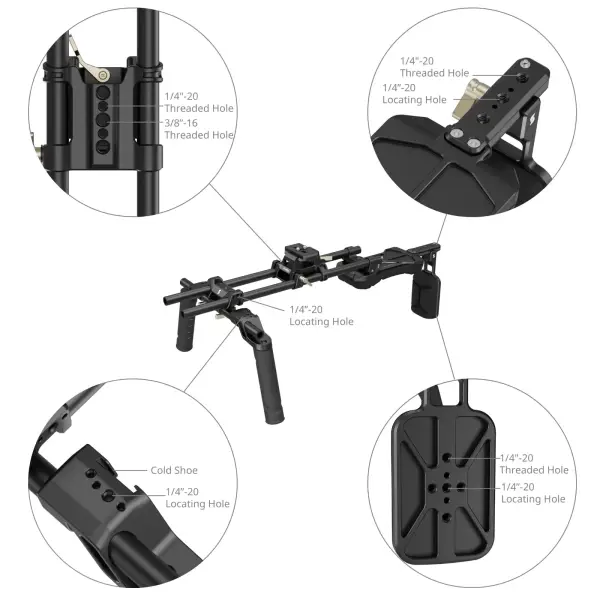

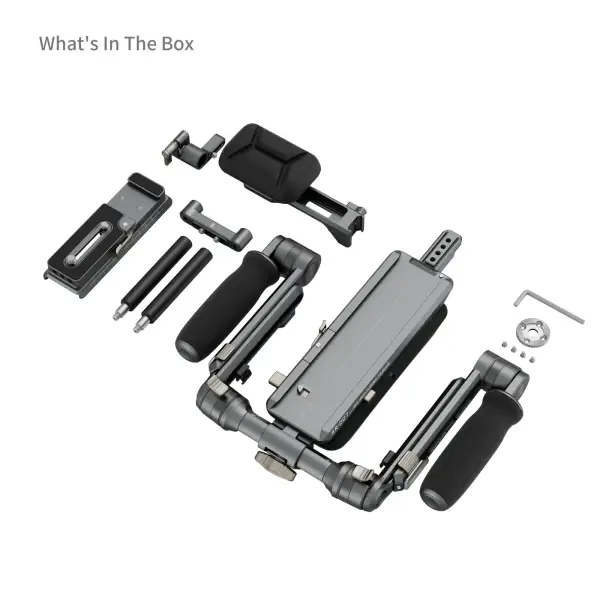

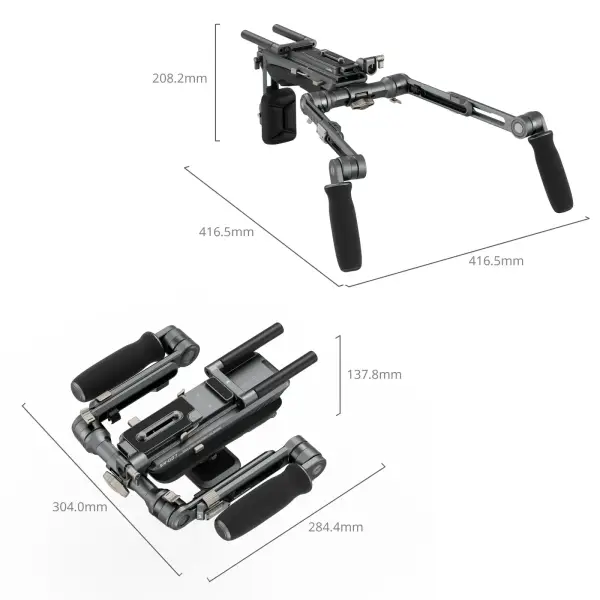

Shoulder rig
Готовый набор: упор в плечо, две ручки на розетках, трубки. Для длинной съёмки с рук — принципиально иной уровень усталости.

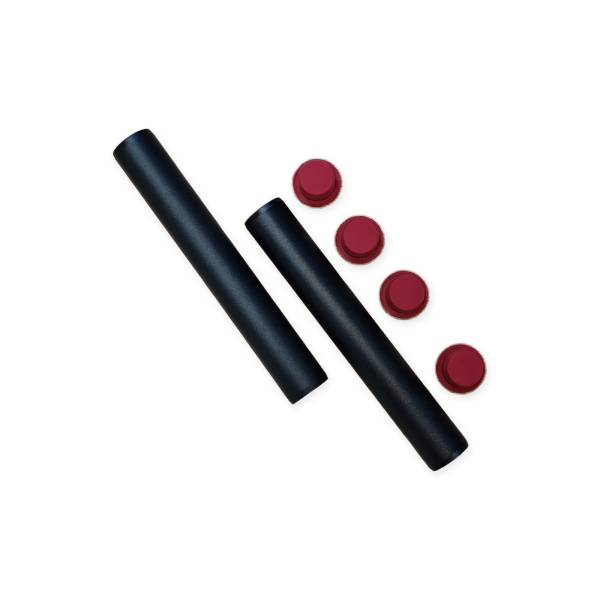

Полезная деталь: у трубок SmallRig на торцах резьба M12, поэтому короткие отрезки соединяются в длинный через муфту, а на свободный конец ставится заглушка. Не нужно покупать все длины сразу.
Нужны ли вам трубки вообще
Честный ответ: не всем. Если весь ваш обвес — микрофон и монитор, хватит клетки и переходников на башмак. Трубки становятся необходимы в трёх случаях: появился фоллоу-фокус, появился компендиум, появилась оптика, которую нельзя вешать на байонет без поддержки.
Четвёртый случай — плечевой упор: без трубок его не собрать, потому что именно они задают вынос камеры вперёд и положение ручек.
Порядок сборки снизу вверх, какие зажимы за что отвечают, чем NATO-рельс дополняет трубки и почему аккумулятор в итоге оказывается сзади, разобрали в статье «Риг на 15-мм трубках: из чего собирается и в каком порядке».
Частые вопросы
0115 или 19 мм — какие трубки нужны?
Для беззеркалок и лёгких камер — 15 мм LWS с расстоянием 60 мм между осями: под этот стандарт сделано большинство доступных фоллоу-фокусов и компендиумов. 19 мм — студийный формат с базой 100 мм, для кинокамер и тяжёлой оптики. Системы не совмещаются: не совпадёт ни диаметр трубок, ни расстояние между ними.
02Карбон или алюминий?
Карбон легче и лучше гасит вибрацию — заметно на длинных трубках и при съёмке с рук. Алюминий дешевле и на коротких отрезках ничем не уступает. Практичный компромисс: короткие 10–20 см брать алюминиевыми, длинные 30–40 см — карбоновыми.
03Какой длины брать трубки?
Считайте по самому длинному аксессуару плюс запас на ход. Для одного фоллоу-фокуса хватает 15–20 см. Компендиум с широкой оптикой требует 20–30 см, потому что его надо отодвинуть вперёд от передней линзы. Для плечевого рига нужны 30–40 см — трубки идут и вперёд, и назад к упору.
04Обязательна ли базовая площадка?
Практически да. Она задаёт две вещи, которые потом не исправить: расстояние между трубками и высоту оси относительно объектива. Если высота не совпадёт, шестерня фоллоу-фокуса не сядет на кольцо, а компендиум окажется выше или ниже кадра. Площадки с регулировкой высоты решают это одним винтом.
05Что даёт плечевой риг по сравнению с клеткой?
Три точки опоры вместо одной: плечо и две руки. Камера перестаёт висеть на вытянутых руках, картинка становится спокойнее, а снимать можно в разы дольше без усталости. Плюс появляется место, куда убрать аккумулятор V-mount как противовес — он уравновешивает вынос камеры вперёд.
